QEC-M-070T/090T：整合TFT LCD、LVGL、開源軟體與多通訊

發佈日期：2025-06-06

攤位號碼：尚未更新

ICOP科技推出了QEC-M-070T和QEC-M-090T EtherCAT 主站主站，配備7英寸和9英寸TFT LCD屏幕，並結合先進的LVGL圖形庫，提供直觀且回應迅速的用戶界面。該設備采用Vortex86EX2雙獨立核心，不僅確保了高效的計算能力，還保證了EtherCAT系統的實時性能，以滿足最嚴格的工業應用需求。

qecm070t-1

透過支持開源軟體，QEC-M-070T 和 QEC-M-090T 為軟體工程師提供了靈活性和擴展性，讓現場的實時監控到複雜的數據分析和處理變得簡單而高效。此外，對圖形開發工具的支持大大簡化了軟體開發過程，方便了招聘軟體開發工程師，並顯著縮短了開發時間。

此外，憑藉多種工業通信協議的支持及2G SLC eMMC的高可靠性存儲解決方案，還可以與外部AI軟件合作，進行能耗碳足跡的轉換，從而改善現場控制流程。

工業自動化創新整合解決方案：QEC-M-070T 和 QEC-M-090T

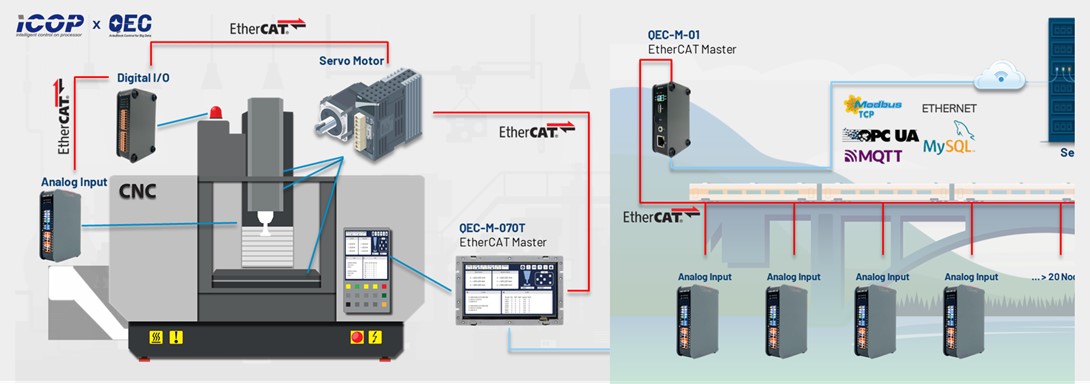

在工業自動化中，QEC-M-070T 和 QEC-M-090T 憑藉其卓越的 EtherCAT 主站功能，為複雜的控制系統提供強大的解決方案。

qecm070t-2

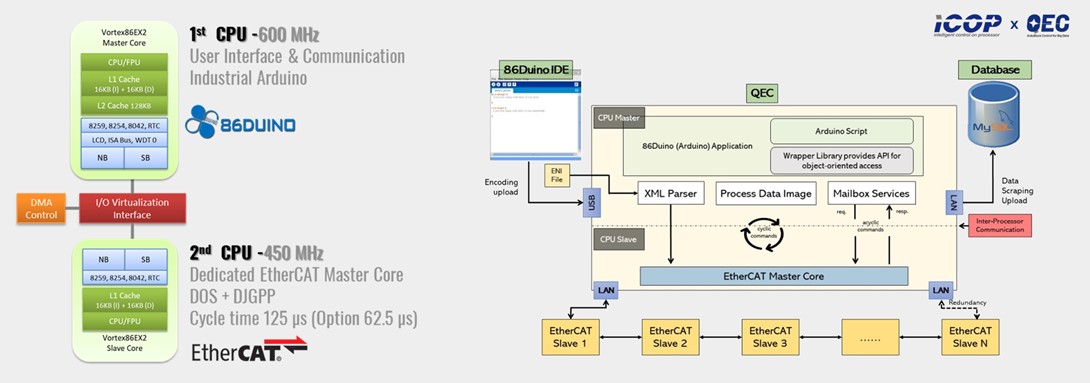

QEC-M-070T和QEC-M-090T主站擁有一個專用的CPU核心運行EtherCAT MDevice，能夠支持多達128個運動控制軸以滿足各種精密控制需求。這不僅包括基本的EtherCAT功能，如PDO（過程數據對象）、CoE（以太網控制的CAN應用協議）、FoE（以太網的檔案訪問）和DC（分佈式時鐘），還支持CiA402運動控制通信協議。這些功能共同確保數據傳輸的高效率和系統的精確同步。用戶可以輕鬆訪問和管理系統配置，而實時的硬體和軟體控制確保高性能應用的運行。

qecm070t-3

QEC主站具備精確的同步功能 (最低125μs的更新周期)，搭配86Duino IDE可在125us的最小周期内提供了低於1us的抖動誤差，可應用在自動化領域的同步性能，用於高度同步、精準時間觸發的運動控制和I/O控制（閱讀更多：QEC - The Benchmark for EtherCAT MDevice).

此外，在QEC開發環境中定義中斷的能力使得可以實現像模擬多任務這樣的進階功能，進一步擴大了開發者在應用設計上的靈活性。

QEC 主站與 86Duino IDE 的結合

為了增強QEC EtherCAT 主站的應用開發和部署，ICOP提供了一款強大的開發軟體：86Duino IDE，其界面類似於Arduino IDE，為開發者提供熟悉的開發環境。86Duino IDE支援C/C++編程語言，並包括專用的EtherCAT庫和豐富的工業通訊庫（如Modbus、CANbus、SPI等），使開發者能夠快速實現複雜的工業通訊任務。隨著可自定義的軟/硬中斷功能的增強，開發者在設計先進特性方面獲得了更大的靈活性。

86Duino IDE 內的圖形工具，包括 EtherCAT 配置器、HMI 編輯器和 ArduBlock 工具，為開發者提供了直觀的設計和配置方法，大大降低了開發的複雜性並縮短了開發週期。使用者可以利用這些圖形工具來開發 EtherCAT 系統。EtherCAT 配置器工具用於配置 EtherCAT 網絡，便於快速設置 EtherCAT主站和從站。此外，HMI 編輯器用於設計用戶界面，提高系統操作性。最後，程序可以使用圖形構建模塊的方法來構建，有效地協調控制行動。

介紹 QEC-M-070T 和 QEC-M-090T：配備顯示器的工業 EtherCAT 主站解決方案

QEC 主站配備長壽命的2G SLC儲存設備，確保系統運行的穩定性和開發環境的完整性。這使得用戶可以輕鬆上傳自己開發的應用程序、介面圖像或其他必要的數據，而不會影響MDevice車站的性能。這是通過86Duino IDE實現的，該IDE整合了一個用戶友好的開發環境，並支持豐富的函數庫和圖形開發工具，顯著優化了操作效率和開發週期。

qecm070t-4

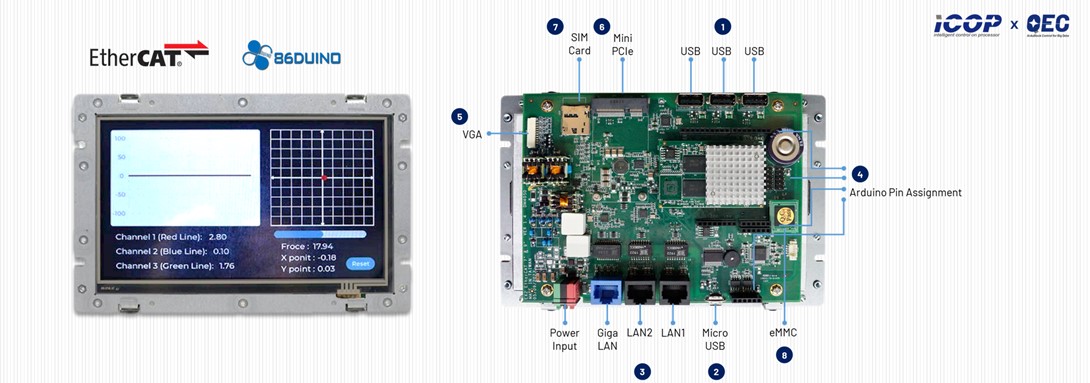

為了滿足實際應用的數據通訊需求，QEC-M-070T與QEC-M-090T配備了3个LAN接口，其中一個Giga LAN專為外部網路連接，另外两個則為EtherCAT網路，支持冗餘功能，以提高EtherCAT系统的可靠性。此外，它們還提供3個USB 2.0，用於連接各種設備，如硬碟、鍵盤和滑鼠，保留Arduino腳位（包含GPIO, ADC, CAN, RS232/485等）為自動化控制系统提供了豐富的連接和擴展能力，實現快速的數據傳輸與現有系統的簡易集成。

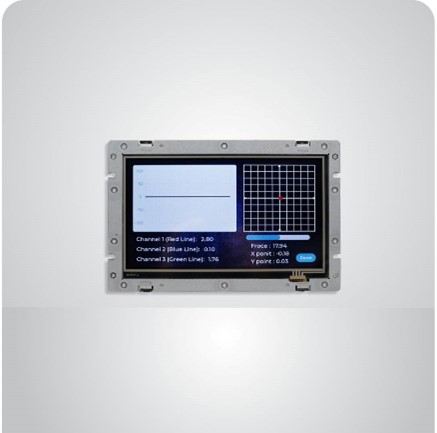

這兩款主站分別配備了 7 英吋和 9 英吋 TFT 800×480 像素解析度的電阻式觸控顯示屏，提供直觀的操作體驗。它們的開放式框架設計，尺寸分別為 186 x 121.05 x 31.05 毫米和 245 x 152.2 x 32.5 毫米，便於整合到各種應用中。其操作溫度範圍從 -20 到 +70°C，並可選擇 -40 到 +85°C，讓這些主站能夠適應從標準到極端的工業環境。
