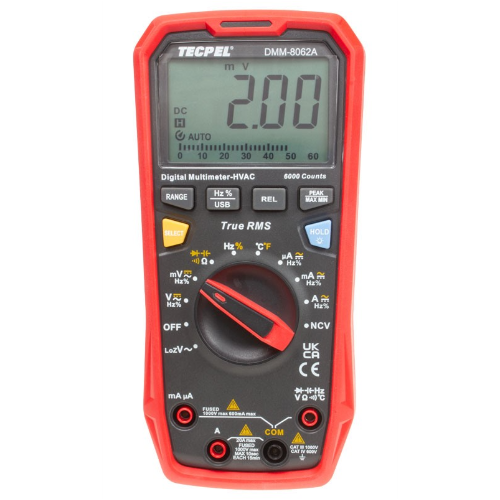

DMM-8062A 數位萬用表

產品型號：DMM-8062A

攤位號碼：K1016

產品特色

產品簡介
DMM-8062A 數位電錶 — 精準的真有效值測量工具。適用於電路板檢修、電器維修、科學實驗、工廠元件檢測及汽機車量測檢修。具備6000顯示位數，涵蓋交直流量測、電阻、二極體、電容及熱電偶溫度測量功能。
量測規範
直流電壓(DCV) : 60m/600m/6/60/600/1,000 V
直流電流(DCA) : 600μ/6000μ/60m/600m/6/10/20 A
交流電壓(ACV) : 60m/600m/6/60/600/750 V
交流電流(DCA) : 600μ/6000μ/60m/600m/6/10/20 A
電阻(Ω) : 600/6K/60K/600K/6M/60M Ω
電容 : 40n/400n/4μ/40μ/400μ/4,000μ F
溫度 : -40 ~ 1,000°C
頻率 : 10Hz-10MHz
直流電壓誤差 : 最優±(0.5%+1)
直流電流誤差 : 最優±(1%+3)
交流電壓誤差 : 最優±(0.5%+3)
交流電流誤差 : 最優±(1.5%+5)
電阻誤差 : 最優±(1%+2)
電容誤差 : 最優±(3%+5)
溫度誤差 : 最優±(1.2%+3)
頻率誤差 : 最優±(1.2%+3)
產品功能
交流頻率響應 : 45~1kHz
溫度量測 :
二極體量測 :
自動換檔 :
導通蜂鳴 :
占空比 : 0.1% ~ 99.9%:
數值保持/最大值/最小值/相對值 :
背光顯示 :
產品資訊
工作環境 : 0~40°C / 小於 70%RH(不結露)
存放環境 : -10~50°C / 小於 80%RH(不結露)
海拔限制 : 低於 1,000 公尺
電源規格 : DC 9V電池X1
產品尺寸 : 180 X 87 X 47 mm
重量 : 約370公克(含電池)
附件 : 錶筆、電池、轉換座、K型熱電偶、USB傳輸線、軟體、說明書
