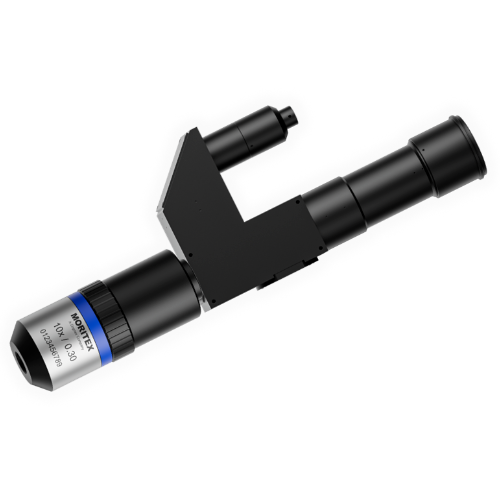

大 視 場 數 物 鏡 + 配 套 管 鏡



產品型號：MOL10-0312HR-38MA​ + SOD-200-40M58

產品分類：工業自動化

廠商名稱：美商康耐視股份有限公司台灣分公司

攤位號碼：J902



產品特色



不同於生物等領域對顯微鏡的要求，半導體晶圓檢測應用需要顯微成像系統在全視野各個位置的成像一致性都好,並且具有盡可能大的視場數，以滿足高精度高速度的應用需求,大視場數顯微物鏡和配套筒鏡應需而生.
1. 大視場數F.N.38mm設計
常規顯微物鏡視場數通常為F.N.26mm左右，難以支援大靶面面陣或線掃相機，檢測速度受限。茉麗特10X顯微物鏡MOL10 和配套筒鏡SOD-200-40M58都可支援65M面陣及8K5u線掃相機。

2. 中心到邊緣，全場一致性好
MOL10 擁有很高的斯特列爾比，從中心到邊緣成像清晰度都好。MOL10以NA0.3的設計，從中心略往外位置開始，成像清晰度已明顯好於對比測試組中NA0.41的物鏡，展現出茉麗特極強的鏡頭工藝控制和裝配能力。

3. 優異的色差校正設計
4. 各波長光時(R,G.B,W)的MTF一致性好
5. 預留內置自動對焦插口
6. 搭配茉麗特光纖，可實現均勻性優異的明場暗場照明。
